— диаграмма активности или деятельности (Activity diagramm)
Ta on mõeldud üldisemalt protsesside modelleerimiseks, kuid sobib kasutada ka väiksemaid ülesandeid lahendavate algoritmide kujutamiseks.
Olulisemad tegevusskeemi komponendid
- algussõlm – väike must muna, millega algoritm algab, sellest väljub alati üks voog
- toiming – ümardatud nurkadega ristkülik, nendesse kirjutatakse käsud, mida algoritmis täidetakse
- voog – nool, mis näitab üleminekuid ühest toimingust teise toimingusse; korrektne on, kui igasse toimingusse siseneb üks voog ning väljub samuti üks voog
- otsustuspunkt– väike romb, mis tähistab otsuse tegemise kohta: vastavalt harude juurde kirjutatud tingimusele valitakse toimingute voogude vahel; vastavus if-lausega
- tegevuse lõpp – must mumm, millega algoritm lõppeb

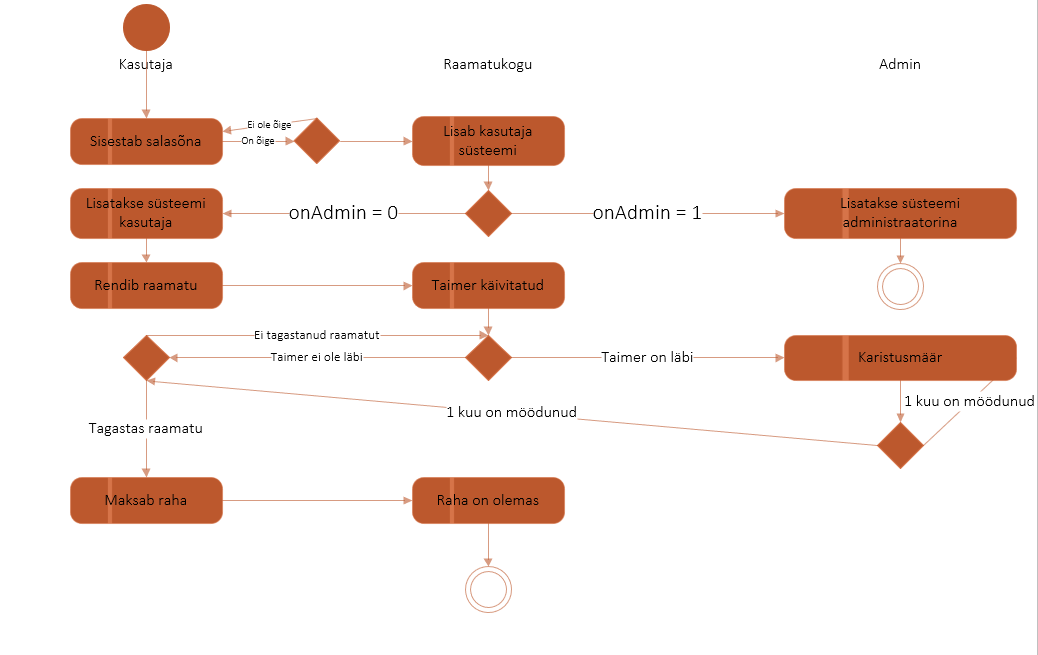

Kasutaja sisestab sisselogimiseks parooli, kui see on vale, alustab ta uuesti, kui see on õige, pääseb ta raamatukokku. Seejärel kontrollib livrary, kas kasutajal on administraatori õigused või mitte. Kui on, siis saab ta administraatoriks, kui ei ole, siis rendib ta raamatu ja käivitub taimer. Kui taimer lõpeb ja raamatut ei ole tagastatud, peab kasutaja maksma tasu. Ja kui raamat tagastatakse, maksab kasutaja selle eest.
